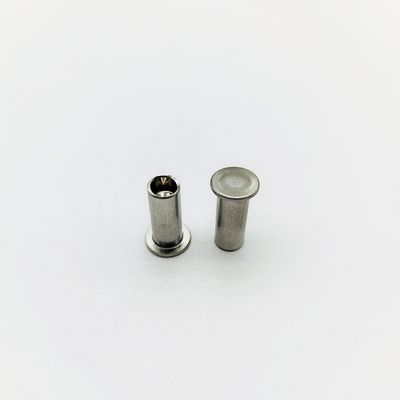

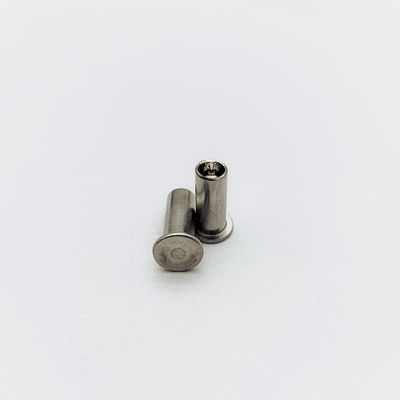

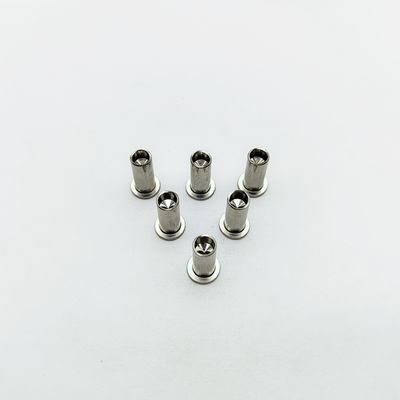

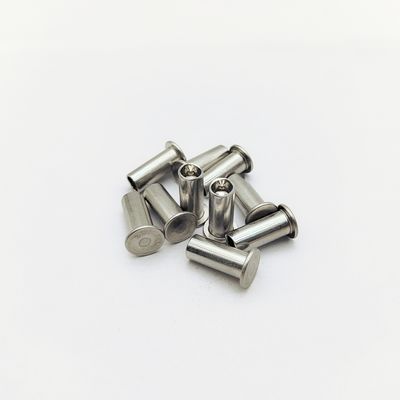

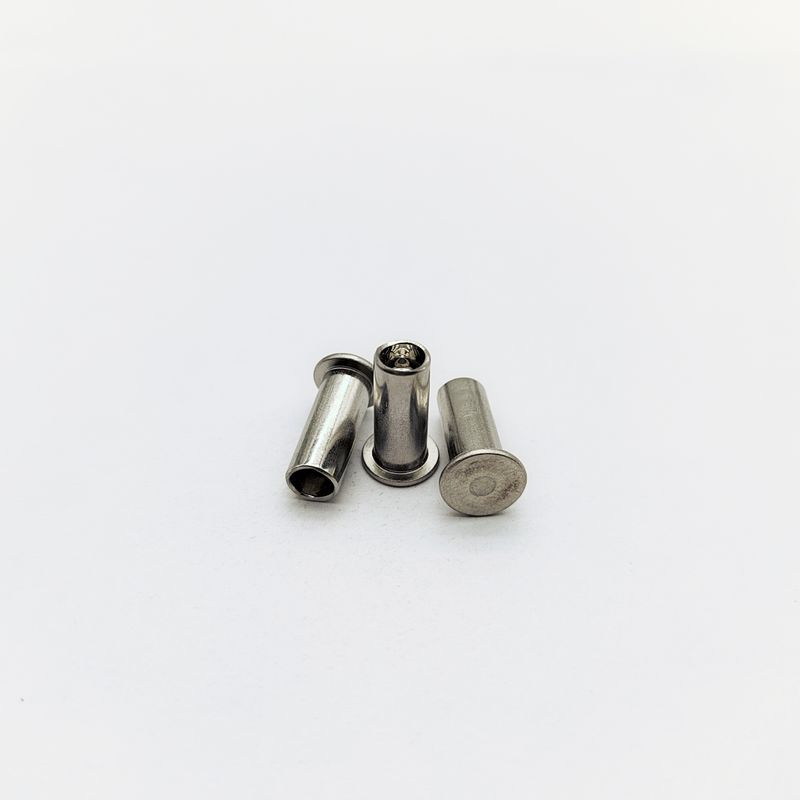

304 स्टेनलेस स्टील फ्लैट हेड सेमी-ट्यूबलर रिवेट्स M3-M6
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | guanbiao |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | अनुकूलन |
| दस्तावेज़: | guanbiao hardware PPT(new)P...DF.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50000 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्लास्टिक बैग + कार्टन + फूस |
| प्रसव के समय: | 15-20 काम के दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5000000 |
|
विस्तार जानकारी |
|||
| Product Application: | Electronics chassis assembly | Head Style: | Flat |
|---|---|---|---|
| Thread: | No | Lead Time: | 15~20 working days |
| Finsh: | Passivation (Matte Grey, Ra 1.2µm) | Installation Method: | Riveting |
| Material: | Stainless Steel | Tolerant: | +/- 0.05mm |
| Dimension: | We Can Customise to your dimension | Shear Strength: | M4: 1,850N (ASTM B565) |
| प्रमुखता देना: | 304 स्टेनलेस स्टील फ्लैट हेड रिवेट्स,सेमी-ट्यूबलर रिवेट्स M3-M6,वारंटी के साथ स्टेनलेस स्टील रिवेट्स |
||
उत्पाद विवरण
304 स्टेनलेस स्टील फ्लैट हेड सेमी-ट्यूबलर रिवेट्स M3-M6
उत्पाद का अवलोकन
संक्षारण प्रतिरोधी अर्ध-ट्यूब्युलर रिवेट वास्तविक फ्लैट हेड (180°) के साथ। 304 स्टेनलेस स्टील, 50% खोखला शरीर। आकार M3x6mm से M6x20mm। निष्क्रिय खत्म। उपकरणों, फर्नीचर और इलेक्ट्रॉनिक्स के लिए।कस्टम लंबाई/खाली अनुपात.
प्रमुख विशेषताएं
- के लिए बनाया गयाअदृश्य लगाव180° काउंटरसन सिर के साथ (DIN 6797)
- परिशुद्धता नियंत्रित50% खोखला शरीरस्थापना बल को कम करता है
- से बनाA2-70 स्टेनलेस स्टील (304)पैसिवेटेड फिनिश के साथ
- आर्द्र वातावरण में संक्षारण प्रतिरोधी
- सेटिंग के दौरान सामग्री के टूटने से रोकता है
तकनीकी विनिर्देश
| विशेषता | मूल्य |
|---|---|
| सिर का प्रकार | 180° फ्लैट हेड (काउंटरसंक) |
| सिर का व्यास (D) | M3: 6.0±0.1mm; M4: 7.5±0.1mm; M6: 10.5±0.2mm |
| कुल लंबाई (एल) | 6 मिमी से 20 मिमी (0.5 मिमी की वृद्धि) |
| शंकु व्यास (d1) | M3: 3.0mm; M4: 4.0mm; M6: 6.0mm |
| खोखला व्यास (d2) | d1 का 50% (उदाहरण के लिए, M4=2.0±0.05mm) |
| सामग्री | A2-70 स्टेनलेस स्टील (304) |
| सतह उपचार | निष्क्रियता (मैट ग्रे, Ra 1.2μm) |
| कतरनी का बल | M4: 1,850N (ASTM B565) |
| अनुकूलन | एलः 3-30 मिमी, एचः एल के 40-80%, कस्टम सिर कोण |
आवेदन
- इलेक्ट्रॉनिक्स:सर्वर चेसिस ग्राउंडिंग, पीसीबी शील्ड माउंटिंग
- उपकरण:वाशिंग मशीन ड्रम ब्रैकेट, ओवन हिंज पिन
- फर्नीचर:अलमारियों में शीट धातु के जोड़, स्लाइडिंग तंत्र
- ऑटोमोबाइल:इंटीरियर ट्रिमिंग पैनल, सेंसर ब्रैकेट को लगाव
- प्रकाश व्यवस्थाःएलईडी फिक्स्चर में हीट सिंक लगाव
स्थापना गाइड
- ड्रिल प्रेप:
- ड्रिल छेद = शंकु व्यास + 0.1 मिमी (उदाहरण के लिए, M4 नाइट के लिए 4.1 मिमी)
- खरोंच को रोकने के लिए डेबुर छेद किनारों
- रिवेट सम्मिलित करें:
- सतह के खिलाफ सिर फ्लश के साथ सामग्री के माध्यम से नाइट रखें
- सुनिश्चित करें कि सामग्री कसकर क्लैंप (अधिकतम अंतर 0.05 मिमी)
- उपकरण सेटअपः
- फ्लैट एविल (मैच सिर कोण) के साथ अर्ध-ट्यूबलर रिवेट सेटर का उपयोग करें
- छिद्रण व्यास का चयन करें = खोखले डाय के 90% (उदाहरण के लिए, एम 4 के लिए 1.8 मिमी)
- स्थापनाः
- स्थिर दबाव लागू करें (M4: 800-1,000N)
- कद्दू का आकार 140-160 डिग्री के मशरूम जैसा होना चाहिए
- निरीक्षण:
- यह सत्यापित करें कि सिर पूरी तरह से बैठा है (कोई अंतराल नहीं)
- बक्टाइल व्यास ≥ 1.5x शंकु व्यास (उदाहरण के लिए, M4 के लिए 6mm)
गुणवत्ता आश्वासन
- पेंच उत्पादन और कस्टम विकास के अनुभव के 20+ साल
- ताइवान से प्रासंगिक उत्पादन उपकरण
- संगतता सत्यापन के लिए निःशुल्क नमूना परीक्षण
- शिपमेंट से पहले कई गुणवत्ता जांच
- निर्बाध सहयोग के लिए समर्पित खाता प्रबंधन
सहायता एवं सेवाएं
हमारी तकनीकी टीम उत्पाद चयन सलाह, स्थापना मार्गदर्शन और समस्या निवारण सहायता सहित व्यापक समर्थन प्रदान करती है। हम विस्तृत विनिर्देश प्रदान करते हैं,सामग्री सुरक्षा डेटा शीट, और सर्वोत्तम प्रदर्शन सुनिश्चित करने के लिए रखरखाव की सिफारिशें।
पैकेजिंग और शिपिंग
रिवेट्स को नमी प्रतिरोधी बैगों में सुरक्षित रूप से पैक किया जाता है।हम सभी शिपमेंट के लिए प्रदान की गई ट्रैकिंग जानकारी के साथ विश्वसनीय कूरियर सेवाओं का उपयोग करते हैं.
हमारे कारखाने कस्टम चित्र और विनिर्देशों को स्वीकार करते हैं. अपनी विशिष्ट आवश्यकताओं पर चर्चा करने या प्रमाण पत्र का अनुरोध करने के लिए हमसे संपर्क करें.
