इंडस्ट्रियल टॉक्स एक्सेन्ट्रिक स्क्रू ग्रेड 10.9 मिश्र धातु स्टील ±2 मिमी ऑफसेट मशीनरी संरेखण डाक्रोमेट लेपित
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | guanbiao |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | अनुकूलन योग्य |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50000 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्लास्टिक बैग + गत्ते का डिब्बा + फूस |
| प्रसव के समय: | 15-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5000000 |
|
विस्तार जानकारी |
|||
| जंग प्रतिरोध: | अच्छा | मूल देश: | चीन |
|---|---|---|---|
| प्रयोग: | विलक्षणता को समायोजित करना | बाहरी: | चिकनी |
| दाँत: | नहीं | रंग: | स्टेनलेस स्टील का प्राकृतिक रंग |

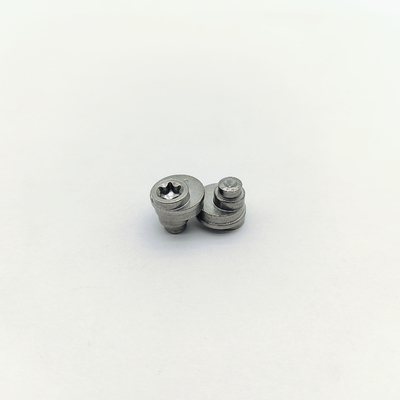

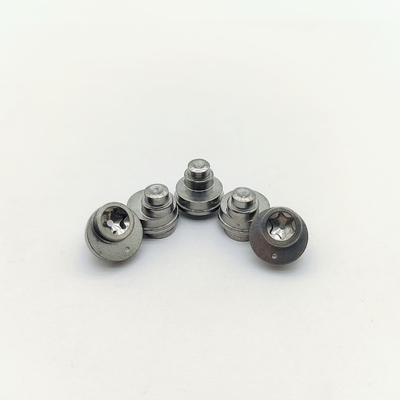

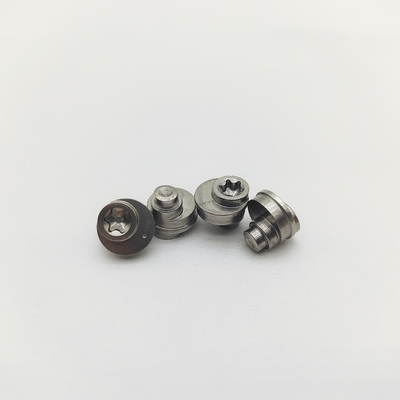

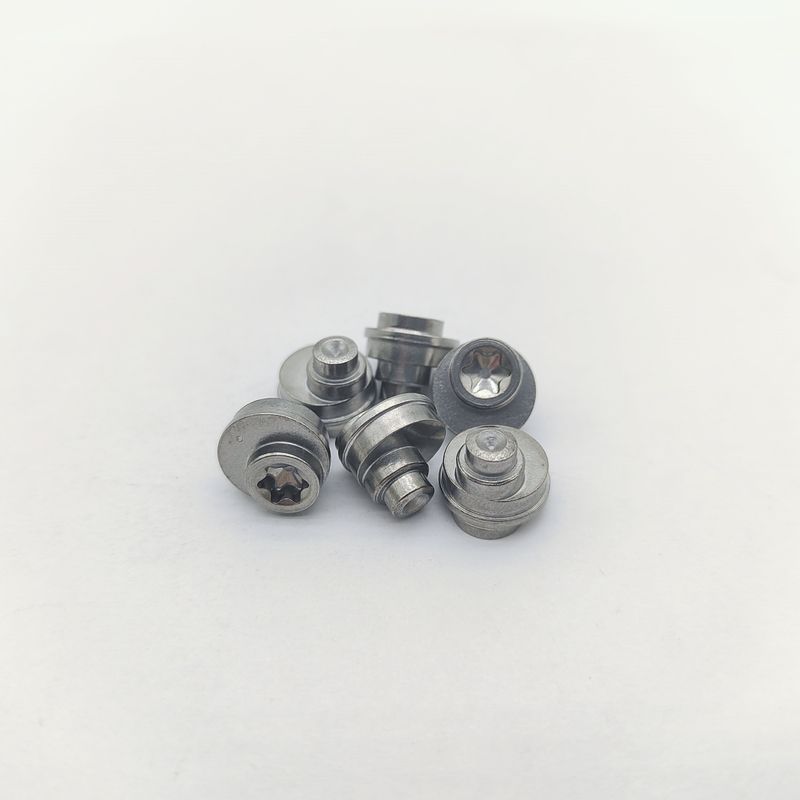

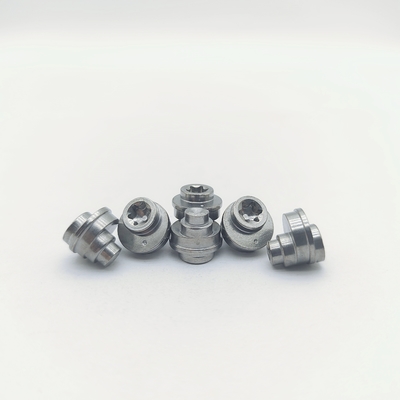

| शैंक डायमीटर: | 5 मिमी | सामग्री: | स्टेनलेस स्टील |
| ड्राइव प्रकार: | torx | आकार: | M8-M10, अनुकूलन योग्य |
| प्रयोग: | फिक्सिंग समायोजन | भार क्षमता: | 100 किलो |
उत्पाद विवरण
इंडस्ट्रियल टॉक्स एक्सेन्ट्रिक स्क्रू ग्रेड 10.9 मिश्र धातु स्टील ±2 मिमी ऑफसेट मशीनरी संरेखण डाक्रोमेट लेपित
सटीक यांत्रिक समायोजन के लिए उच्च शक्ति Torx सनकी शिकंजा। ग्रेड 10.9 मिश्र धातु स्टील, ±1-2 मिमी ऑफसेट। Dacromet लेपित। कंपन और संक्षारण का विरोध करता है। M8-M20 आकार। कस्टम ऑफसेट / कोटिंग।
महत्वपूर्ण संरेखण अनुप्रयोगों के लिए डिज़ाइन किया गया, **Torx Eccentric Screws** में एक ** ऑफ-सेंटर शाफ्ट** (एक्सेन्ट्रिक डिज़ाइन) है जो यांत्रिक घटकों के सूक्ष्म समायोजन को सक्षम करता है।** टॉक्स ड्राइव (TX/TXH) ** कैम-आउट के बिना अधिकतम टॉर्क ट्रांसफर सुनिश्चित करता है, जबकि ग्रेड 10.9 मिश्र धातु स्टील भारी भार और कंपन का सामना करता है। औद्योगिक मशीनरी में सहिष्णुता की भरपाई के लिए आदर्श।
तकनीकी विनिर्देश |
|
| ड्राइव प्रकार | Torx (TX/TXH) - उदाहरण के लिए, M10 के लिए TX40 |
| एक्सेन्ट्रिक ऑफसेट (ई) | ±1 मिमी, ±1.5 मिमी, ±2 मिमी |
| आकार | M8, M10, M12, M16, M20 |
| लम्बाई | 20-100 मिमी (अनुकूलित) |
| सामग्री | मिश्र धातु स्टील 40Cr (श्रेणी 10.9) |
| सतह उपचार | Dacromet कोटिंग (800 घंटे नमक छिड़काव प्रतिरोध) |
| ऑफसेट दिशा | फिक्स्ड या 360° समायोज्य (कस्टम) |
प्राथमिक उपयोग और अनुप्रयोग:
- कन्वेयर बेल्ट ट्रैकिंग समायोजन
- गियरबॉक्स/पंप शाफ्ट का संरेखण
- औद्योगिक रोबोट जोड़ों का कैलिब्रेशन
- प्रेस टूलींग पोजिशनिंग
- रेलवे बोगी झिलमिलाहट
उपयोग कैसे करें:
1गलत समरूपता वाले घटकों के माध्यम से स्क्रू डालें।
2. ** टॉक्स बिट ** के साथ घुमाएं ताकि एक्सेन्ट्रिक ऑफसेट (ई) का लाभ उठाया जा सके।
*उदाहरणः 180° रोटेशन = 2× ऑफसेट मान (जैसे, ±2mm → 4mm कुल समायोजन) *
3. ग्रेड 10 के लिए नामित टॉर्क के 80% तक तंग करें।9.
4लक नट से सुरक्षित (अलग से बेचा जाता है) ।
